発泡スチロール球を用いた C60フラーレンの作り方

2007.3.5 入江，井上 & Team CLUSTER
摂南大学工学部電気電子工学科 表面物性工学研究室
C60 FCC (Face-Centered Cubic) 構造モデルを回して見る

使用するもの

  1. 発泡スチロール球（直径 35mm）60個
  2. 木工用ボンド
  3. 油性マジックペン
  4. 直径30mmの穴のあいた板(孔定規)
  5. 角度定規（108°および120°）
  6. 電熱線カッター

製作方法

(1) 第１面を切るとき

直径 30mm の穴で切り(写真左)、切断面(第１面）に "１" を書く(写真右)。
写真は切断面を分かりやすくするため、あらかじめ着色してある。

1面目を切るとき
第1面に"１"を書く

・第１面を切るときのポイント

発泡スチロール球には北極から南極の位置に貫通する穴が空いている。色塗りのときにはここに竹串を通す。
第１面を切るときはこの穴を，斜めにセットして切る。そうすると両方の穴が無くなりきれいにできあがる。
写真は，穴につまようじをさして，説明をわかりやすくしたもの。

(2) 第２面を切るとき

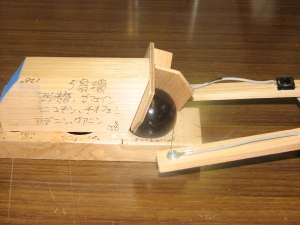

角度定規(108°)を使う。第１面("１"と書いた面)を角度定規の面に沿わせて切る(写真左)。
切断面(第２面)に"２"を書く(写真右)。

30 mm，108°（第１面に対して）で第２面を切る
第２面に"２"を書く

・角度定規に線を追加する

C60の面の角度を確認したところ38度であった。
購入した角度定規(120°)には38度の線が書かれていないので、自分で線を引いた(下図の囲まれている線)。

(3) 第３面を切るとき

角度定規(120°)を使う。第１面("１"と書いた面)を角度定規の面に沿わせて、第１面・第２面の間の切れ線を38の線に合わせて切る(写真左)。
写真右は第３面まで切った発泡スチロール球である。
これを60個用意する。

30 mm，120°で第３面を切る
第３面まで切った写真

(4) 五員環(五角形)をつくる

(3)で出来た部品を木工用ボンドを使って５つずつ組み合わせる(写真左)。
それぞれの第１面と第２面どうしが接着するように五角形に組む(写真中)。
写真右は反対側から見た写真。 これを12個作る。

第１面と第２面どうしが接着するように並べる
五角形になるように組む
表になる方から見た写真

(5) 五員環を組み合わせる

(4)で出来た五員環(五角形)どうしを組み合わせる。
五角形６個を組み合わせると写真左のようになる。写真右は表側から見た写真。

五角形６個を組み合わせた写真
表側から見た写真

完成！！


完成品
